車両入退管理システム

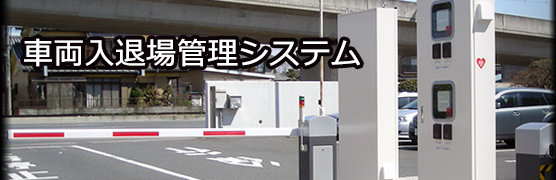

車両入退場管理システム
時間での入退制限など、施設内の車両入場を自動化することができる
システムです。
ICカード(UHF帯カード)または車番認識(車両ナンバー認識)を利用し、
乗車したまま認証してゲートを通過するシステムにより
入門手続きの煩雑さを解消します。
アンチパスバック機能にも対応しており、様々なシーンで高い評価を頂いております。

→産経新聞に掲載されました

車両入退管理システムの主な特徴

ご利用シーンに合わせたカスタマイズ

お客様のご利用シーンに合わせたカスタマイズを行い、様々な問題の解決に効果的なシステムが導入できます。

施設内の車両の入退場の自動化

施設内での入退制限、履歴等、車両管理を自動化することにより、人件費を低減する事ができます。

スムースな入退場

UHF帯カード(長距離読取り【約4m】)を利用することにより、車から降りる事なくスムースな入退場が行えます。
すでにお客様が使用されている非接触カードを利用した入退場も選択可能です。

セキュリティ強化

お客様独自で書き込まれたIDを読み取って入退場規制が行えます。
また、入場、退場の両方の履歴がないと再入場できないアンチパスバック機能を有効にする事で、よりセキュリティ度をあげる事が可能です。

システムパッケージ内容

RFID車両入退管理システム

RFID車両入退管理システムパッケージ内容(2ゲート【入退場】)

1:管理ソフト×1式 2:安全ゲート(安全車両検知器含む)×2式
3:安全用ループコイル×2本 4:UHF帯アンテナ×4台
5:UHF帯リーダー×2台 6:車両検知器×2台
7:UHF帯起動用ループコイル×2本 8:インターフォン親機×1台(管理者側)
9:インターフォン子機×4台 10:卓上用UHF帯ロード用リーダライター(管理者側)

運用方法

  • 入車時及び出車時共に
  • 1.停止線で一時停止します。
      (地面に埋設したループコイルやセンサーが車両を感知)
  • 2.携帯しているICカード(UHF帯カード)をリーダーにかざします。
      (認証がOKとなった時点でゲートが開きます)
  • 3.カード読み取りOKの場合はゲートが開きそのまま通過できます。
      (車が通り過ぎると自動でゲートが閉まります)
  • ※万が一、ゲートが開かない場合は、リモコン操作でも開閉が可能です。

高機能の管理アプリケーションで業務効率がアップ

  • ■リアルタイムで車両監視が可能。
  • ■異常時には警告をポップアップ表示させる事が可能。
  • ■利用履歴表示には以下の表示指定が可能。
    • 1)日付指定(ファイル指定)で過去の履歴の参照
    • 2)表示順序をソート
    • 3)条件指定で絞込検索
    • 4)イベント別(警告は赤色表示等)の色表示あり/なし
    • 5)表示範囲指定~表示
    • 6)CSVファイルに出力(エクスポート)
      リスト表示のものをそのままの順序で出力
管理アプリケーション

車両入退管理システム導入例

【導入先】
駅ビルの駐車場

【問題】
施設内で利用しているカードの種類が、他社システムでは対応が出来なかった。
商業施設として、精算機・発券機の利用との兼ね合いも問題。

【導入内容】
利用しているカードの種類に対応が出来るリーダーを利用。
また、ユタカ電気では、精算機と発券機のノウハウがあり、
それらをシステムに組み込んで導入しました。

【導入先】
工場の駐車場

【問題】
駐車場のセキュリティ管理を初導入。
外に手を伸ばしてカードを読ませるのが面倒。

【導入内容】
約4mの長距離読み取りが可能なUHF帯カードを利用。
乗車したままゲートを開く、スムースな入退場を実現しました。

【導入先】
ホテルの地下駐車場

【問題】
車両を感知させるループコイルを埋没させる必要があるが、
ゲート前のアスファルトの地面を削れない状況でのご希望。

【導入内容】
ループコイルの代わりに、赤外線センサーでの車両感知を利用。
アスファルトを削ることなく、導入を実現しました。

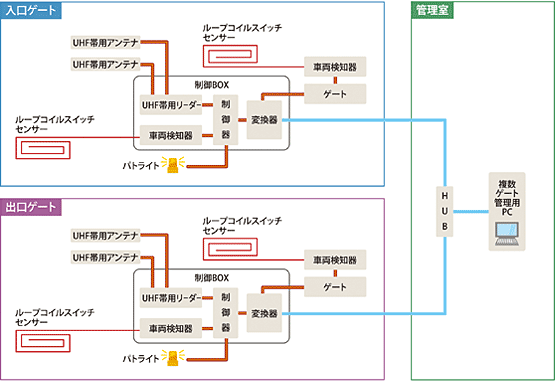

システム構成例

システム構成例

UHF帯リーダー・アンテナ

UHF帯リーダー

長距離読取り(4m)が出来る「ICタグ」を、車から降りることなく運転席からかざすだけでゲートの開閉が出来、特定車両のセキュリティ性向上と、スピーディかつスムースな入退場が行えます。

UHF帯アンテナ

自動料金精算機・駐車券発券機

自動料金精算機

自動料金精算機

機能概要

■カードリーダー カード・紙
■PC OS:Microsoft Windows Xp Sp3
■動作電圧 AC100V±5%
■消費電力 最大10A
■動作温度 0~40℃
■動作湿度 30~80%RH(結露なきこと)
■構造 防滴仕様
■ボタン 領収書発行ボタン、取り消しボタン
■ガイドランプ 青色LED
■寸法(mm) 600(W)×1570(H)×590(D)(突起物を除く)

駐車券発券機

駐車券券売機

機能概要

■PC OS:Microsoft Windows Xp Sp3
■動作電圧 AC100V±5%
■消費電力 最大10A
■動作温度 0~+40℃
■動作湿度 0~40%
■構造 防滴仕様
■ボタン 駐車カード発行ボタン、時間レシート発行ボタン
■ガイドランプ 青色LED
■寸法(mm) 500(W)×1,450(H)×590(D)(突起物を除く)

車両ゲート仕様

外形寸法 1100×360×280(mm)
ゲート長 3.5m(標準仕様)
ゲート昇時間 約3秒
電源 AC100V±5%
環境 温度 -40℃~80℃(結露なきこと)
湿度 10%~90%
I/Fコネクタ Molex 51191-0700
入力部 入力方式 CMOS
信号電圧 DC5V
信号伝流 0.5mA
信号極性 負(接地でON)
ループコイルセンサーのみ正(接地でOFF)
出力部 出力方式 オープンコレクタ方式
信号電圧 DC12V
信号電流 最大10mAシンク
信号極性 負(OFF時に+12V)
出力 3点(Open、Stop、Close)
入力 4点(Close、Open、ループ、予備<センサー等>)
メンテナンス性 本体側面よりカバーが開き、4点留めのねじをはずすことによって、
モーターを取り出す事が可能。また、停電時は手動操作も可能。
その他 無線によるリモコン操作も可能です。

関連製品

UHF帯マットアンテナ

UHF帯マットアンテナ

床面よりUHF波を放射するための、アンテナ用のポールやゲートの必要がなく、床面に置くだけで簡単に設置、撤去ができます。

マットセンサ

マットセンサ

人や台車などの通行や存在を抽出する、超薄型の非接触マット型センサ。センサ上方に約20cmの感度があり、様々な用途にご使用できます。

ICカードリーダ

ICカードリーダー

壁に埋め込み可能な、スタイリッシュなデザインの、非接触式ICカードリーダーです。対応カードは、FeliCa、MIFAREです。
