UHF帯マットアンテナ
超薄型・軽量・有指向性・高利得

UHF帯マットアンテナ

床面放射を可能にした、マット状のUHF帯アンテナです。
薄くて軽量のため、床面に限らず壁面、天井内にも簡単に設置できます。
また、マットセンサとの組み合わせで、様々な用途に使用できます。

UHFマットアンテナの主な特徴

薄型で設置、移動が容易

厚さ5mm以下と超薄型で、カーペット等(一部、金属を含むゴム系を除く)の下に敷いて使用可能。

軽量なマットタイプ

重さは約1.3kg(ケーブル含む)と軽量なマットタイプで、設置移動が容易。

指向性が鋭く、高利得

指向性を絞っているため、入退場などの用途に最適。(ケーブル長 5mを含み Max,12dB)

X軸、Y軸方向に感度あり

水平偏波、垂直偏波面送出。直行した直線偏波を使用しているため、タグの向きに広く対応でき、かつ長距離の読み取りが実現。

天井裏に貼り付け可能

軽量なマット型で、さらに、裏面の影響を受けないので、天井裏に取り付けて使用可能。

構内無線局・リーダライタ

構内無線局(高出力)と特定小電力に対応した、リーダライタと組み合わせて使用可能。

放射パターン

放射パターン

製品の仕様

型名 YUA-02L
周波数範囲 916 MHz~924 MHz
偏波面 直交直線偏波
入力インピーダンス 50Ω
VSWR 2.0以下
アンテナ利得 12dBi以下 ※1
半値角 長手方向:約20° 短手方向:約70°
ケーブル 同軸ケーブル3.5D-LFV
ケーブル長 5m×2本
コネクタ SMAプラグ ※2
許容電力 3W
耐久性 750N/φ80mm×10万回
耐荷重 2000N/φ80mm、750N/φ11mm
使用温度 0~+50℃
使用湿度 20~90%(結露なきこと)
外形寸法 855mm×380mm×5mm(突起部は除く)
質量 約1300g(ケーブル含む)
使用可能リーダライタ Speedway Revolution R420(Impinj)
UP4-32-J2(ソーバル)…4ポートタイプ
UP8-32-J2(ソーバル)…8ポートタイプ

※1. 延長ケーブルで6dB以下に対応可能です。

※2. TNC-RP / SMA-J変換アダプタを用意しております。

※当製品は関連企業である株式会社ワイテックスの製品です。

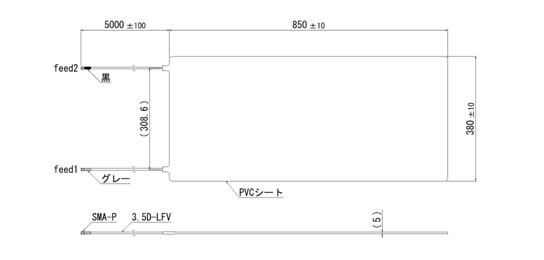

外形寸法

外形寸法

リーダライタ

以下は、工事設計認証取得済みのリーダライタになります。

構内無線局対応リーダライタ

Speedway Revolution
R420(Impinj)

構内無線局対応リーダライタ

特定小電力対応リーダライタ

UP4-32-J2(ソーバル株式会社)

簡易無線局対応リーダライタ

UP8-32-J2(ソーバル株式会社)

簡易無線局対応リーダライタ

関連製品

マットセンサ

マットセンサ

人や台車などの通行や存在を抽出する、超薄型の非接触マット型センサ。センサ上方に約20cmの感度があり、様々な用途にご使用できます。

RFIDアクセサリ

RFIDアクセサリ

UHF帯RFID機器関連のアクセサリです。
