UHF帯
ゲート用アンテナ

YUA-G02C

UHF帯ゲート用アンテナの主な特徴

  • ●指向性を絞ってタグの読取りエリアを狭くしたため、UHF帯RFID用万引き防止ゲートに最適です。
  • ●薄型のため、スタイリッシュなゲートのデザインを可能にします。
  • ●薄型のため、壁面や床下に設置して使用することもできます。
  • ●ゲート以外の様々なアプリケーションにもご使用できます。

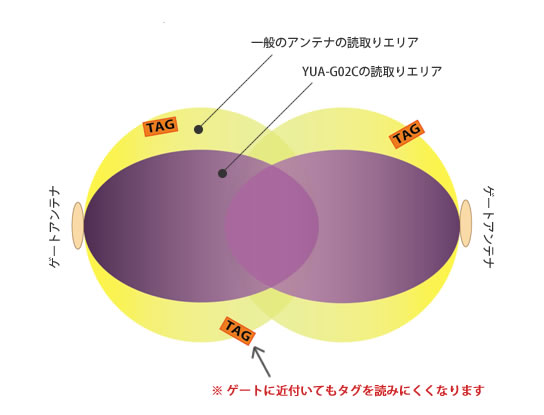

読取りエリアのイメージ

真上から見たゲートアンテナのタグ読取りエリアのイメージです。

タグ読取りエリアイメージ
  • ●高さ方向の読取りエリアは、一般のアンテナと同等です。
  • ●周囲環境によっては電波の反射により、放射エリアの外でもタグを読む可能性があります。
  • ●セキュリティゲートをより確実に運用するために、起動用センサと連動したゲートシステムをお勧めします。
  • ●当社では簡単にシステムを構築できるGPIOボード(Speedway Revolution用)をご用意しております。

製品の仕様

型名 YUA-G02C
周波数範囲 916 MHz~924 MHz
偏波面 円偏波
入力インピーダンス 50Ω
VSWR 2.0以下
アンテナ利得 6dBi以下
半値角 長手方向:約58°
短手方向:約90°
ケーブル 同軸ケーブル2.5D-2V
ケーブル長 1.8m
コネクタ SMAプラグ
許容電力 3W
材質 ベース板:A5052
表面:カイダック
使用温度 -10~+50℃
使用湿度 20~90%(結露なきこと)
外形寸法 300mm×260mm×8mm
※当製品は関連企業である株式会社ワイテックスの製品です。

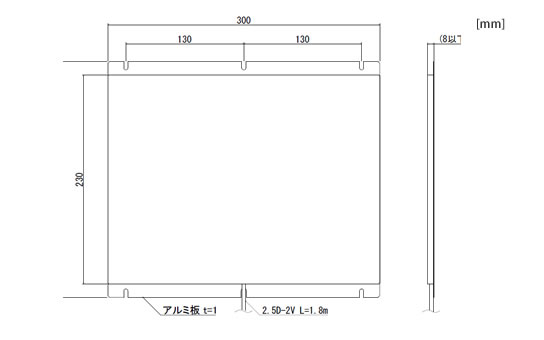

外形寸法

外形寸法
