UHF帯平面アンテナ

直線偏波 YUA-H7L
円偏波 YUA-H7C

UHF帯平面アンテナの主な特徴

アイボリー

UHF帯を利用した平面アンテナです。

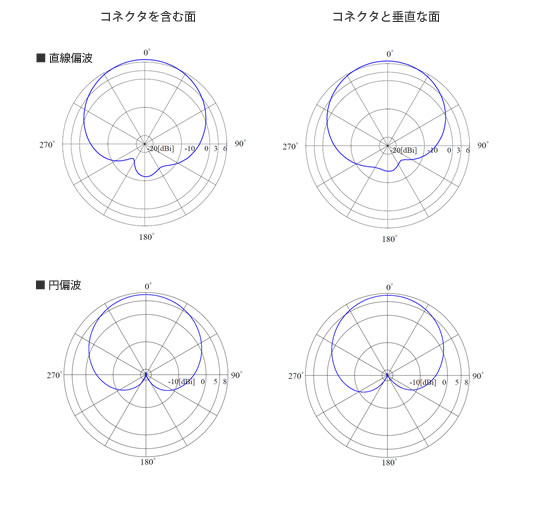

放射パターン

放射パターン

製品の仕様

型名 YUA-H7L YUA-H7C
周波数範囲 916 MHz~924 MHz
偏波面 直線偏波 円偏波
入力インピーダンス 50Ω
VSWR 2.0以下
アンテナ利得 7dBi以下 ※1 7dBic以下 ※1
軸比 - 3dB以下
半値角 約85° 約85°
コネクタ SMAプラグ
許容電力 5W
材質 ABS(アイボリー、黒、白)
使用温度 -10~+50℃
使用湿度 20~90%(結露なきこと)※2
外形寸法 190mm×190mm×25mm(突起部は除く)
質量 450g以下
使用可能リーダライタ Speedway Revolution R420(Impinj)

※1. 延長ケーブルで6dBi以下に対応可能です。

※2. 防水タイプも用意しております。

※当製品は関連企業である株式会社ワイテックスの製品です。

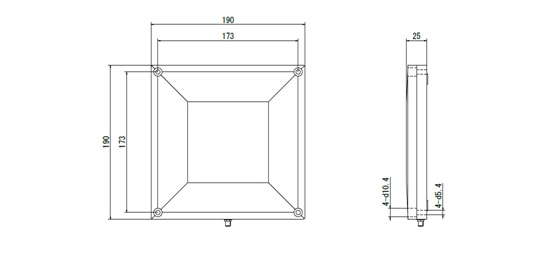

外形寸法

外形寸法
